RF147減速電機與減速電機型號詳解及工業應用指南

一、RF147 系列型號分類與技術參數體系

RF147減速機因生產廠商技術標準差異，型號標識存在顯著區別，以下為行業通用型號矩陣及核心參數：

（一）標準驅動型號集群

基礎動力型號：

RF147DV132M4、RF147DV160M4、RF147DV180M4、RF147DV200M4、RF147DV225M4、RF147DV250M4、RF147DV280M4

（注："DV" 代表三相異步電機，適配 5.5KW-90KW 功率段，M4 表示 4 極電機，同步轉速 1500rpm）

變種功能型號：

調節型：RF147DRFS132M4（伺服反饋型）、RF147DRFE132M4（編碼器集成型）

結構型：RF147AQA132M4（法蘭型）、RF147DT132M4（法蘭盤輸出型）

動力型：RF147Y132M4（普通電機）、RF147DM132M4（電磁制動電機）

特種工況型號：

RF147YVP132M4（變頻調速型，適配 V/F 控制模式）、RF147YEJ132M4（電磁剎車型，制動響應時間≤0.5s）、RF147YB132M4（防爆型，符合 Ex d IIC T4 認證）

（二）減速比與功率適配范圍

減速比梯度表：

1:5、1:5.89、1:7.25、1:8.26、1:9.74、1:11.99、1:13.91、1:15.64、1:18.04、1:20.44、1:24.19、1:29.95、1:35.64、1:40.29、1:46.65、1:52.87、1:61.09、1:66.99、1:72.09、1:83.47、1:94.6、1:109.31、1:119.86、1:146.91、1:163.31

（共 25 種標準減速比，覆蓋高速輕載到低速重載全場景）

功率匹配特性：

電機功率段             典型減速比應用場景                 輸出扭矩范圍

5.5-15KW               1:5-1:11.99                             8670-10200N·m

18.5-45KW             1:13.91-1:40.29                     10200-11500N·m

55-90KW                1:46.65-1:163.31                   11500-13000N·m

二、RF147齒輪減速電機結構優勢與核心技術指標

（一）機械設計亮點

材料與工藝：采用 20CrMnTi 滲碳淬火合金鋼，齒面硬度達 HRC58-62，經磨齒工藝處理后，齒形精度達 ISO 6 級，確保傳動效率≥96%，使用壽命超 30000 小時。

傳動系統：斜齒輪組合，軸向跳動≤0.06mm，徑向跳動≤0.04mm，噪音控制≤80dB（1 米距離），適用于高精度設備場景。

輸出形式：支持三種安裝結構 ——

實心軸（直徑 30-80mm）

空心軸（帶鍵槽 / 脹緊套，適配聯軸器）

法蘭盤（F 型、AM 型，安裝孔位公差 ±0.1mm）

（二）核心技術參數對比

指標項 參數范圍 行業優勢

輸入功率 5.5-90KW 覆蓋中型到大型設備動力需求

輸入轉速 500-3000r/min 適配變頻電機與工頻電機

輸出扭矩 8670-13000N·m 比同規格 RF137 扭矩提升 30%

傳動比范圍 5-163.31 支持增速與減速雙向傳動

三、RF147 減速機應用場景與選型建議

（一）典型工業應用領域

重型機械：礦山破碎機主軸驅動、港口起重機回轉機構、冶金軋機輸送系統；

能源設備：風力發電機偏航系統、生物質破碎機傳動裝置、大型水泵減速單元；

工業自動化：汽車生產線升降平臺、鋰電池極片裁切設備、注塑機合模機構；

建材行業：水泥磨機給料裝置、陶瓷壓機傳動系統、混凝土攪拌站主軸。

（二）選型關鍵要素

負載特性：

沖擊負載：需選擇 RF147DRFS 系列（抗振動設計），使用系數≥1.8；

連續運轉：優先 RF147Y 系列（普通電機，溫升≤60K）。

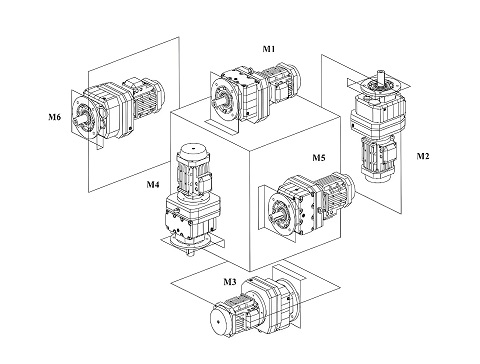

安裝方式：

軸裝式 A（垂直安裝）、軸裝式 F（水平安裝）、法蘭式 AF（立式安裝），需匹配設備基座公差。

環境要求：

高溫場景（＞80℃）：建議 RF147YB 防爆型 + 強制冷卻系統；

粉塵環境：需配置 IP55 防護等級，定期檢查齒輪箱密封性能。

四、規格延伸與技術支持渠道

相鄰規格替換方案

若需更大扭矩輸出，可升級至減速機RF167 （中心距增加 40mm，扭矩提升約 40%），其減速比與 RF147 形成互補；

輕量化需求可向下兼容 RF137 減速機（適配 5.5-75KW 電機），部分安裝尺寸通用（如法蘭孔位間距一致）。

RF147 減速機作為中大型傳動系統核心部件，憑借高扭矩承載能力與寬功率適配性，廣泛應用于重工業場景。選型時需結合負載性質、安裝條件及環境因素綜合評估，如需精準參數（如 RF147DRFE200M4 的編碼器分辨率、RF147YVP250M4 的變頻范圍），建議直接對接生產廠商技術部門，確保設備與工況需求高度匹配。
